隨著行業技術的不斷發展，各行各業的聯系日益密切，技術驅動的商業合作也越來越多，就拿建筑業的BIM技術和中央空調的合作來說，BIM的加入無疑是具有時代意義的。它與中央空調的契合，讓中央空調行業的“三分產品七分安裝”更直觀，更具體，通過模塊化建模實現產品的可控化、可視化，從而方便產品工況進行優化，極大減少中央空調現場布局施工的時間，從而降低中央空調作業風險，保障施工安全與施工效果的“雙贏”目的。 BIM技術對中央空調有什么應用價值？ BIM又名建筑信息模型，指的是通過計算機操作BIM建模軟件，將建筑工程設計和建造中產生的各種模型和相關信息，通過二維工程圖樣、三維幾何模型和其他有關的圖形、模型和文檔來滿足工程設計、施工以及后續應用的需求，實現數字信息合理應用，從而提升施工的效率，降低施工風險。其主要應用價值，在中央空調（中央空調風機盤管）上的體現，有以下幾點：

1.     三維渲染，多方位展示更直觀

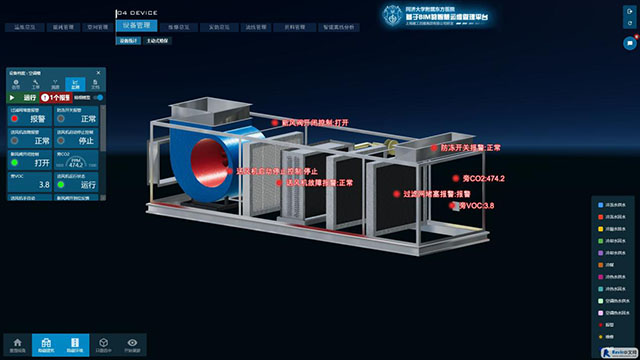

利用BIM建模特性，實現三維渲染，產品展示更細節、更真實，具有強烈視覺沖擊感可以直觀查看產品所有信息和樣貌，便于理解、溝通。

2.     數據嚴格把控，降低容錯誤差

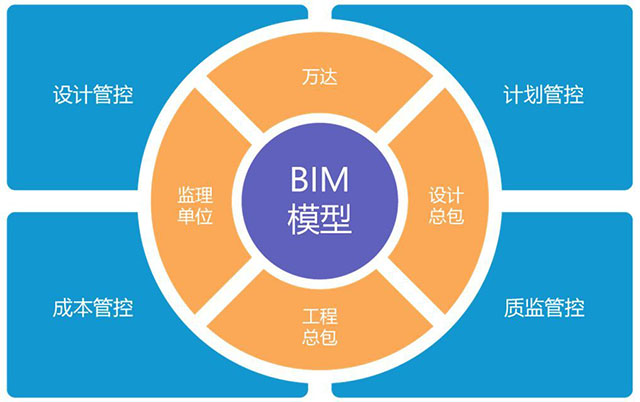

通過建立BIM數據庫，實現工程數據把控，提高工程進度中的精準度，降低工程成本損耗，減少資源浪費，用數據為每位用戶提供合理化建議，減少用戶額外費用。

3.     模擬施工方案，讓你的工程如期交付

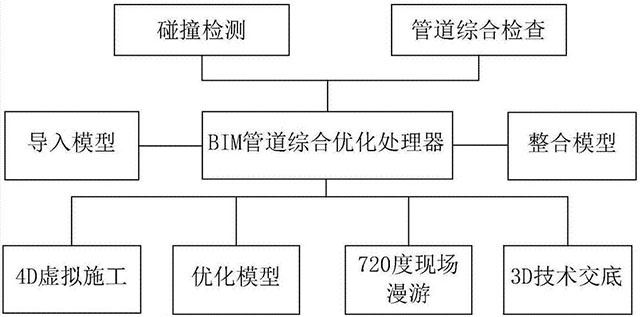

通過三維可視化和時間維度協同實現虛擬施工，實時分析對比施工計劃和施工進度，直觀了解工程項目施工建設中存在的問題，從而避免施工的工程質量與安全問題。
BIM技術如何實現空調冷熱負荷的準確計算？

使用平臺：BIM模型使用Revit2018配合鴻業負荷計算10.0插件建立，空調負荷計算使用鴻業HCloud 10.0。

負荷計算選取DeST能耗計算軟件進行該工程整年空調冷熱負荷的準確計算。

操作步驟：1. 建筑繪制（Revit繪制好墻、窗等相關圍護結構。）；2.創建房間（使用房間放置工具，為每個房間創建信息，并修改房間名稱。）；3. 根據房間創建對應空間（根據房間功能不同，創建相應空間，為每個房間指定設計參數。）；4.導出GBXML文件（進入三維視圖）；5.負荷計算軟件中導入建筑信息（打開計算軟件，我這里使用的是鴻業暖通空調負荷計算（諧波法））；

計算方法：

1、圍護結構傳熱量：QR = K（C TW－TN）·S

QR——圍護結構傳熱量（W）
K ——圍護結構傳熱量（W/㎡·℃）
C——室外計算溫度修正系數（冬季取1）
TW——室外計算溫度（℃）
TN——室內計算溫度（℃）
S ——圍護結構外表面積（㎡）

2、通風換氣耗熱（冷）量：Qｈ = L·V·（C TW－TN）

L――換氣量（ｍ3/ｈ）
V――空氣容積熱容，夏季按0.46W·ｈ/（ｍ3·℃）計算，冬季按0.4W·ｈ/（ｍ3·℃）

3、通過門窗的太陽輻射熱：QY = C·λ·S

λ――太陽輻射熱（直接輻射+散射輻射）
S――門窗面積（㎡）
C――遮陽系數

4、照明熱負荷

如果按照以往資料，多數辦公室照明負荷大于20W/㎡，但是采用節能燈照明負荷一般小于5 W/㎡，所以應參考照明設計進行計算。

對于有門窗的房間，如果透過門窗的輻射熱超過50W/㎡（按建筑面積算），房間不需電燈即可滿足室內照明的需要。所以，在設計計算時，太陽透光輻射熱大于50W/㎡時，一般不需要進行照明熱負荷計算，但是對于跨度大的建筑還是要計算照明負荷的。

5、人體散熱量

靜坐：108W

極輕勞動：134W

輕度勞動：180W

中等勞動：235W

重度勞動：407

6、其它散熱量

包括室內設備散熱及其它物料散熱，需要根據實際情況計算。

以上六項計算后，把結果相加，所得數值即是建筑物的總冷熱負荷。但是在計算建筑物熱負荷時，照明負荷、太陽輻射熱、人體散熱及其它散熱量不能計算在內。

（計算方法來源：地源熱泵、換熱器）

BIM軟件的工作范圍有哪些？ 作為MagiCAD軟件的兩個研發平臺Revit與CAD，它們的主要工作是將空調風系統、水系統及地源熱泵等進行模塊化協同工作，利用模型與數據，優化工作人員工作流程，時間分配等問題，達到專業協調，提升工作效率，降低工程各項成本。

總結：時代的發展離不開工業方式的轉變，合理利用科技技術，將是實現行業便捷高效的重要方式。BIM技術的應用，無疑將是一場變革，對于我們空調暖通行業資源升級將是一大助力。未來，也注定是科技的未來，期待有更多便捷，高效、節能的技術涌入空調暖通行業。
