家用多聯機安裝指導手冊

更新時間??2021-05-06 10:58 閱讀

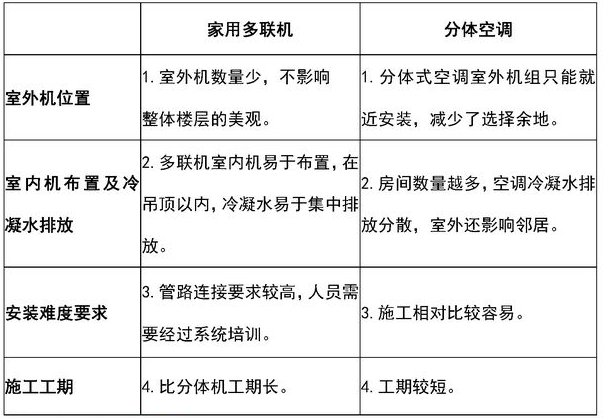

分體空調與家用多聯機的區別：

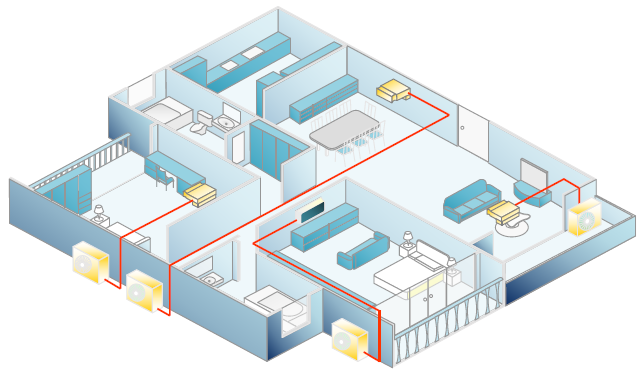

普通家用空調采用一臺室內機與一臺室外機配套的形式。

安裝上的區別：

安裝前的準備工作：

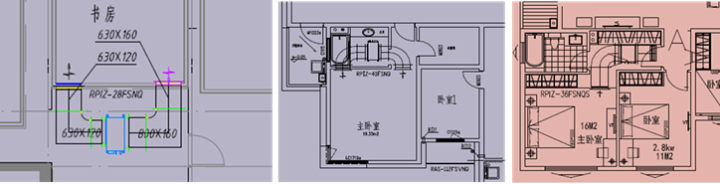

圖紙和施工現場確認：

1.確認設計施工圖紙：設計圖紙，現場機型；

2.室內機安裝位置：安裝位置，氣流組織，管路走向，噪音影響；

3.室外機安裝位置：安裝位置，通風良好，可靠固定；

4.供電及保護：供電電壓，接電保護。

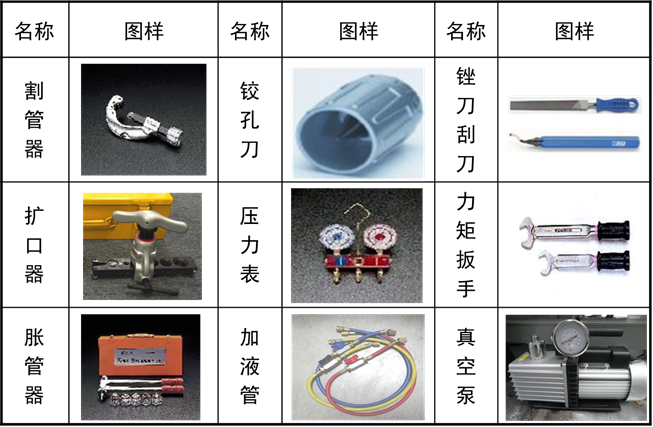

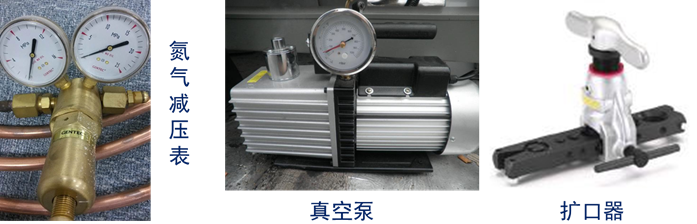

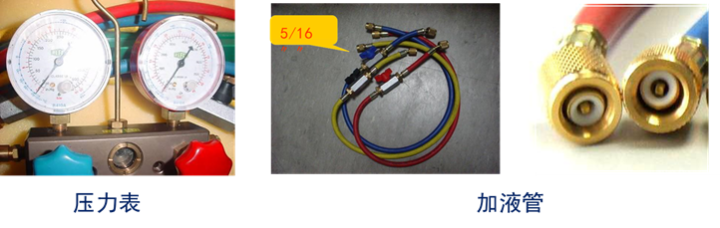

安裝工具檢查：

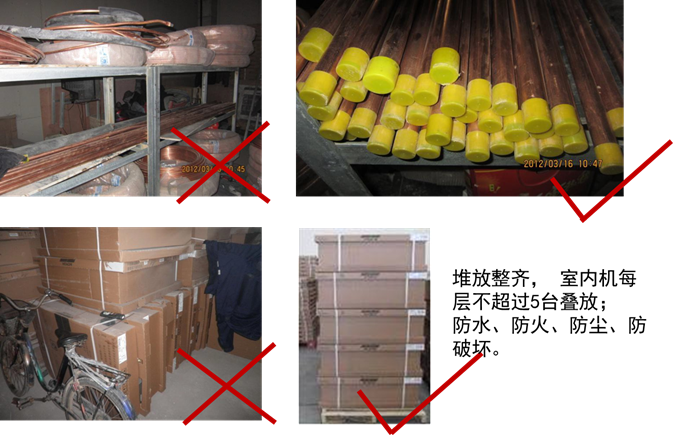

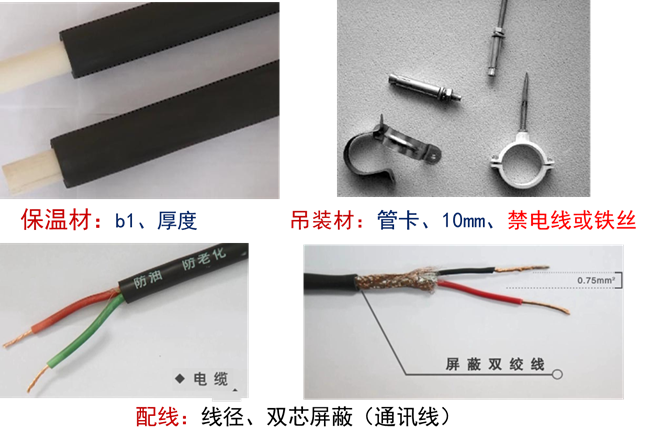

材料和輔料準備：

銅管：材質、壁厚、潔凈；

分歧管：查看各品牌是否有專用；

排水管：U-PVC、管徑。

焊材：磷銅焊材，釬焊溫度735-840℃；銀銅焊材，釬焊溫度700-845℃。

氮?dú)猓鹤⒁獾獨饧兌?；冷媒：杜邦、霍尼韋爾、巨化，R410A專用冷媒。

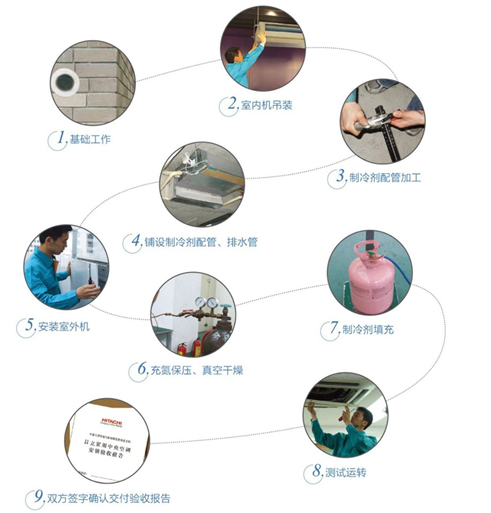

安裝流程與規范操作：

1.基礎工作：

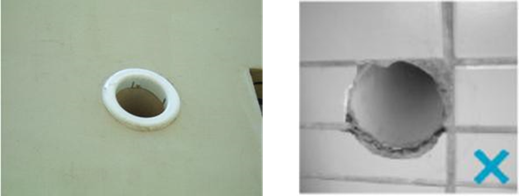

位置確認、打孔：確認室內機的安裝位置；管路過墻處進行打孔作業；征得物業方同意，防雨漏水保護、加套管。

在房間內梁打孔注意盡量靠近中間側，通常房梁的鋼筋都在兩側。

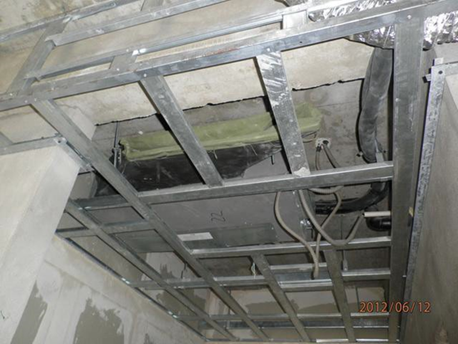

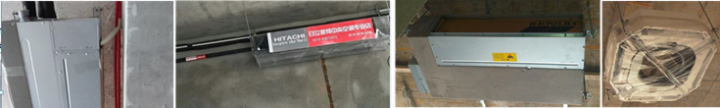

2、室內機吊裝

室內機安裝要求要點：設備定位、吊桿固定、回風方式、檢修空間、風口連接、噪音控制。

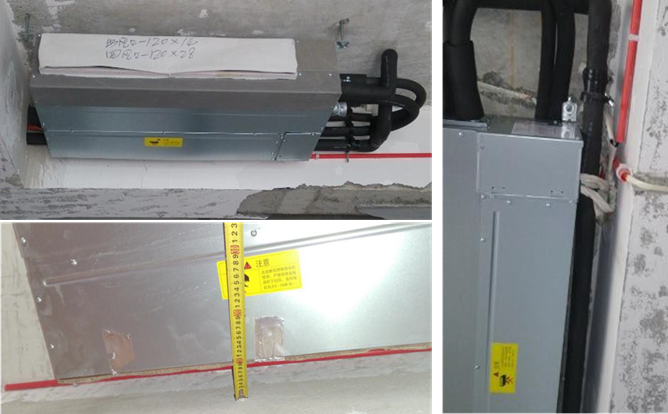

室內機安裝—定位、吊桿固定：

畫線定位建議采用紅外線定位儀。

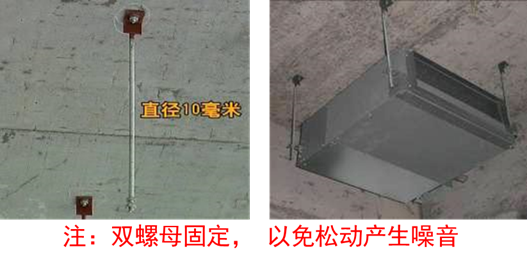

吊裝時應使用四根吊桿，吊桿直徑不得小于φ10mm圓鋼。當?shù)鯒U長度超過1.5m時，必須在對角線處加兩條斜撐以防止晃動。

室內機要水平吊裝，不要緊貼天花板安裝。

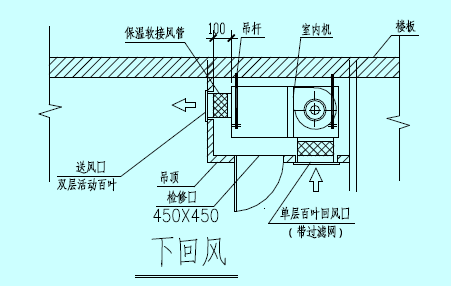

室內機安裝—回風方式、檢修：

依據設計圖紙，確定室內機吊裝的出、回風方式；

機器后回風比下回風方式噪音低5-10dB；

室內機在電氣盒側需要制作檢修口（推薦大小450×450mm）；

為方便電機拆卸，室內機后端距離墻體需要一定的距離，同時可參考采用以下幾種回風口制作方式：

室內機安裝—保護：

室內機安裝后需要用包裝或塑料袋將整機進行包裹，防塵和防破壞。

空調風口的選擇與連接：

空調風口材質有哪幾種？各有什么優缺點？

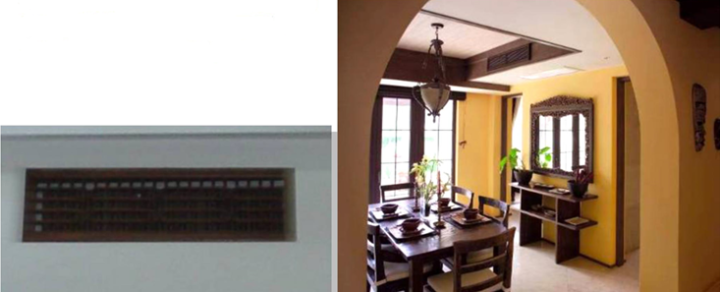

出風口的材料總的來說有木質、鋁合金、鋼板涂塑、ABS材料。

木質材料：與裝修的顏色配合良好。制熱時干燥，容易造成變形、開裂。可推薦于僅制冷使用。

鋁合金、鋼板涂塑材料：在夏天制冷時，室內相對容易產生結露現象。

ABS材料：新興的樹脂材料，較少出現結露的情況，而且有很多種顏色可供各位設計師進行選擇。長時間使用有變色、變形的可能。

推薦使用ABS材料弧形風口。

空調風口材質_ABS材質風口

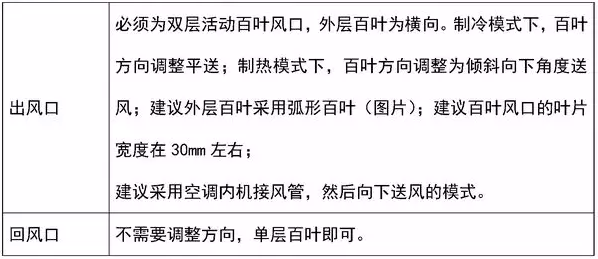

風口連接：

室內機出風格柵安裝、回風口的設定；

出風口：避免有裝飾燈槽阻擋出風；

出風口格柵：可使用ABS和鋁合金材料，但鋁合金材料易結露；

回風口格柵：回風口面積不能過小，影響室內機的回風量；導致影響空調效果；

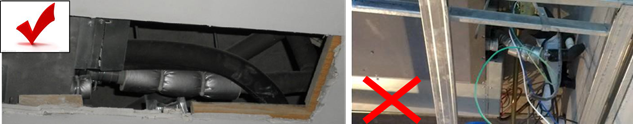

風道：室內機如需要連接風道，注意做好風道保溫。

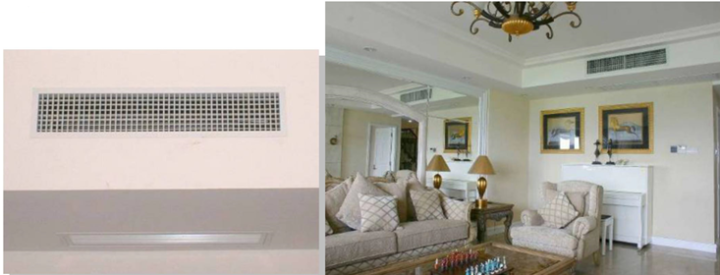

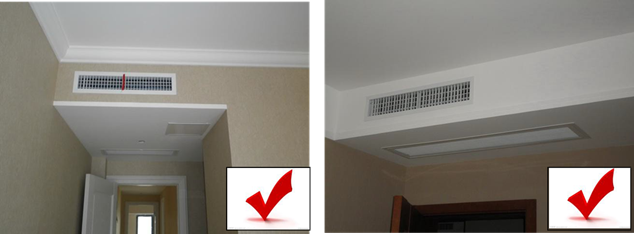

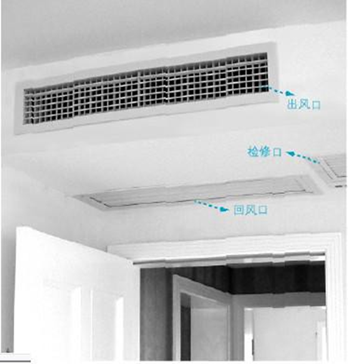

空調風口：出風口、檢修口、回風口

風口連接—風道連接：

連接室內機和裝修風口的軟連接距離≤300mm；

帆布連接不能過長，否則影響出風；

當室內機出風口距離裝修風口偏遠時，要制作風道進行連接；軟連接不建議過墻體，以免彎折影響送風；

采用軟連接的時候注意材質，避免冬季制熱時送風產生異味。

室內機安裝時噪音的控制：

家裝項目習慣采用下種送回風形式，但此種形式勢必會造成噪音過大的結果，因此，嚴禁在家裝項目中采用此形式。

為了降低風管機的噪聲，在一定條件下，可以采用吊頂回風，風管機不采用設備底板回風，而采用后回風。

風管機前后接風管、設置風管彎頭，噪音通過彎頭時折射、吸收，會有明顯的衰減。

風管建議多采用內壁為玻璃絲布敷面的具有吸聲功能的離心玻璃棉復合風管（如歐文斯科寧的得寶直接風管），具有較好的消音效果。

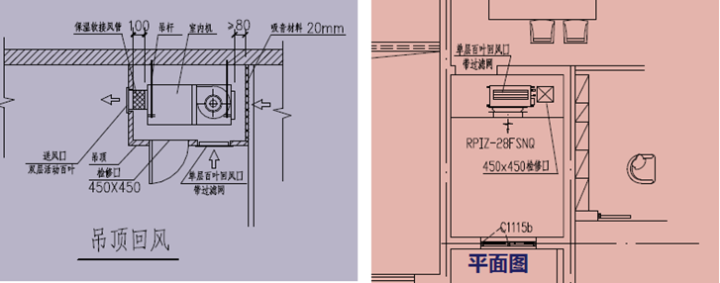

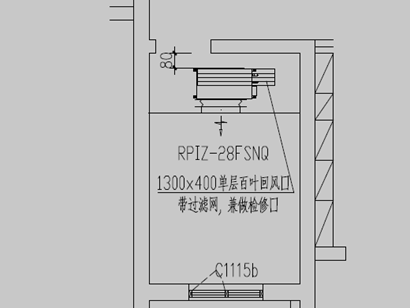

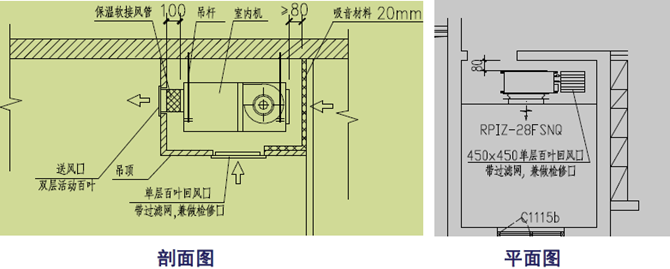

當業主要求減少吊頂?shù)拈_口時，可以檢修口、回風口合用，有下面兩種處理方法：

1）在室內機檢修側的吊頂處設置不小于450×450的可開啟的回風口。

2）考慮到電機檢修的需要，可以在電機下方設置一個長一點（同時可以檢修到電機、電裝盒、冷媒部分）的回風口，兼做檢修口。

電機下方設置一個長一點的回風口，兼做檢修口

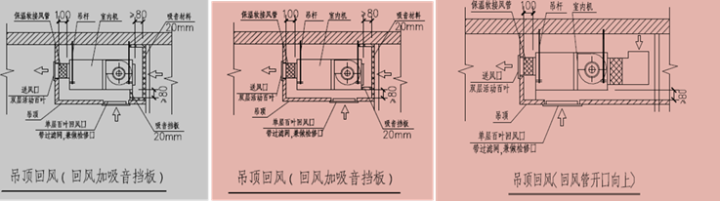

在設備回風口處加擋板或者設置開口向上的回風管，可以阻擋聲音向下傳播，進一步降低回風口處的噪音。

3、制冷劑配管加工：

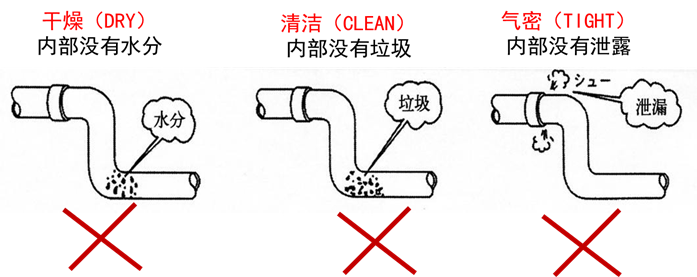

冷媒配管施工必須遵守的“三個原則”。

這都是系統問題：冰堵、臟堵、泄露等問題。

冷媒配管工程—管路清洗：

銅管使用前，必須進行清洗

清洗方法：

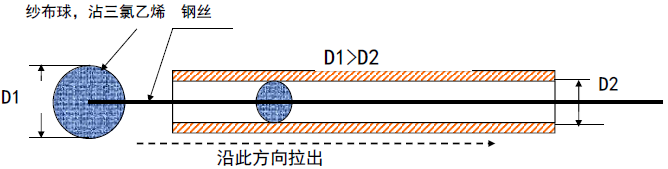

綢布拉洗：用細鋼絲纏上一塊潔凈綢布，綢布纏成團狀，布團直徑略大于銅管直徑。清洗時，綢布上滴一些三氯乙烯制劑，從銅管的一端進入，然后從另一端拉出。每拉出一次，布團都要用三氯乙烯浸洗，將綢布上的灰塵和雜質洗掉。反復清洗直至管內無灰塵、雜質。——適用于直管。

吹洗：用氮?dú)饣蚋稍锟諝獯等ス軆?nèi)的灰塵和異物。—適用于盤管。氮?dú)鈮毫Γ?到6kgf/cm2。

注意事項：

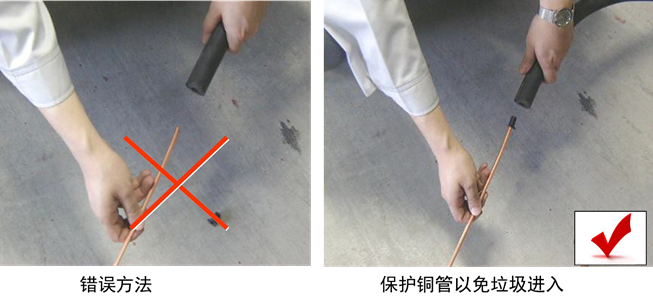

1）清洗完畢后，銅管管端應使用蓋套或膠帶及時封堵；

2）如果長時間不連接，應該箍縮焊接封口。

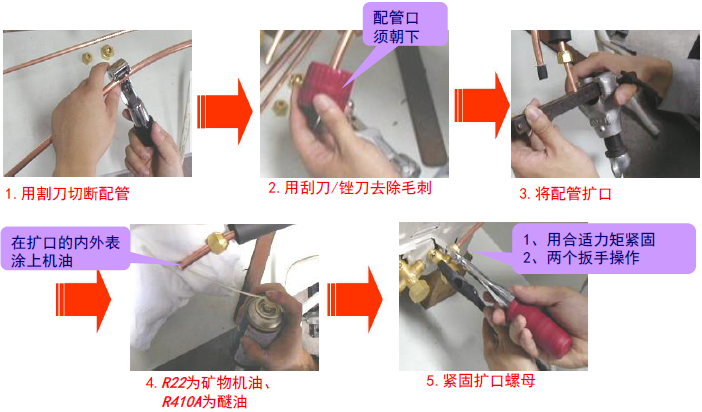

擴口連接步驟：

脹管作業：

用于銅管之間的釬焊連接；使用擴管器加工。

注意事項：

1）切斷后清除管口內部毛邊；

2）脹管長度應與管徑插入長度相符；

3）不得出現縱向裂紋。

管道連接：

承插釬焊連接：

適用于管道與管道、管道與管件之間的連接。

承插件之間的縫隙不要過大或過小，保證靠摩擦力而不掉下為準。承插的擴口方向應迎介質流向。

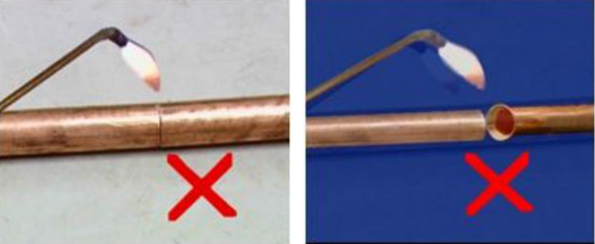

同徑管徑之間采用脹管或管件連接，嚴禁采用對焊或喇叭口焊接。

釬焊作業示意圖：

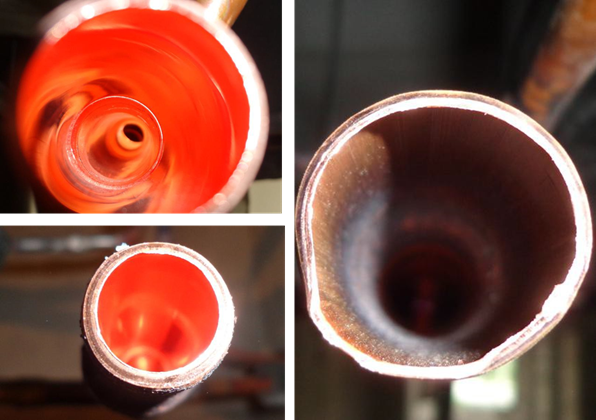

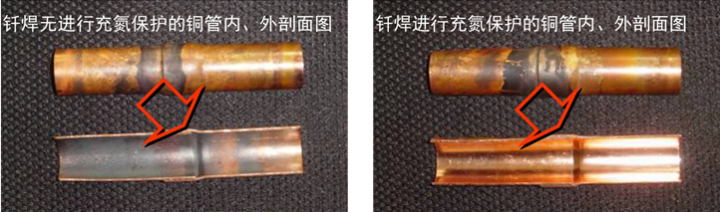

未充氮?dú)夂附?，銅管內會產生黑色氧化銅，機組運行后，會堵塞過濾器濾網、電子膨脹閥、回油組件等，造成嚴重故障。

分歧管的安裝：

1、分歧管盡量靠近室內機側；

2、安裝前要核對分歧管的型號，不得使用規定以外的產品；

3、液管與氣管應當有同樣的管長，并且敷設線路相同、平行鋪設；

4、相鄰兩個分歧管之間的直管段長度不得小于500mm；接頭和端管的出、入口側均要求500mm以上的直管；否則容易引起冷媒偏流和冷媒流動噪音。

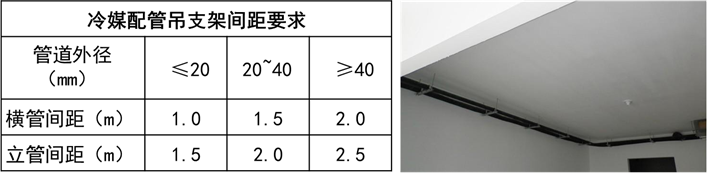

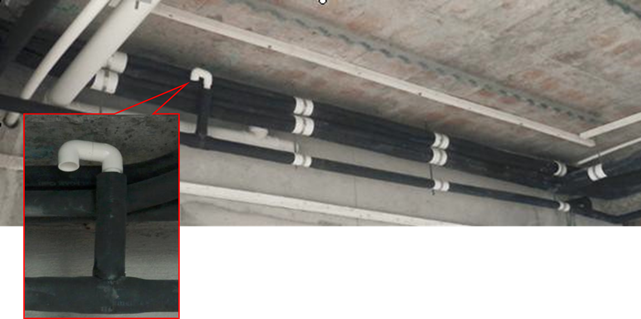

冷媒配管固定：

1）冷媒配管固定宜采用角鋼支架、托架或圓鋼吊架， “U”形管卡或扁鋼在保溫層外固定，保溫材料原則上不允許壓縮，以保證空調效果。

2）橫管固定：可采用斜撐角鋼支架、倒“T”形或“L”形角鋼托架或者圓鋼吊架。

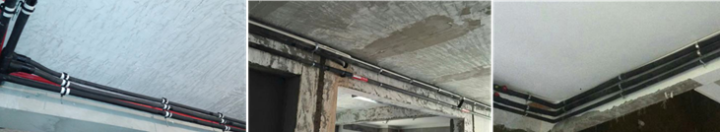

4、鋪設銅管、排水管

配管保溫施工：

保溫材料使用橡塑發泡保溫管，難燃型,且其耐熱120度；

保溫層厚度：

1、當直徑≥15.88mm時保溫材料厚度為20mm；

2、當直徑≤12.7mm時保溫材料厚度為15mm；

室外銅管部分的保溫：對于北方地區用于冬季采暖的系統保溫壁厚加厚，一般在40mm。對于室內部分的氣管的保溫最好不分管徑的大小，氣管保溫壁厚都在20mm。

保溫管相接處和被切開處應該使用膠粘，然后纏電工膠帶，膠帶的寬度不小于50mm，以保證連接牢固。

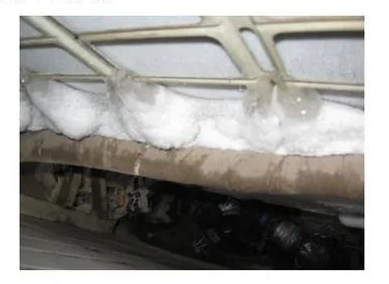

銅管與室內機之間的保溫要嚴密，防止冷凝水的產生。

配管保溫施工-穿保溫的方法：

配管保溫施工-必要切斷部位的修補：

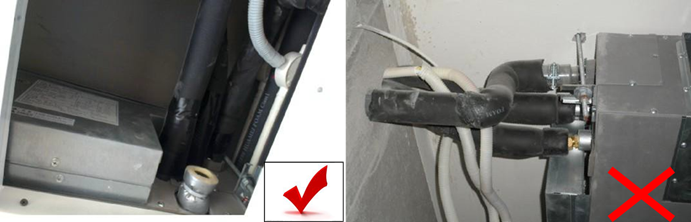

配管保溫施工-室內機連接部位的保溫施工：

管路保溫要到室內機本體的制冷劑配管根部為止，切實地做好絕熱工程。

排水系統工程：

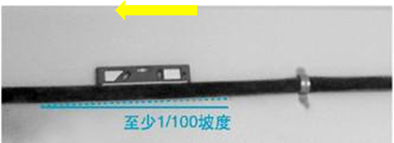

管路冷凝水管道坡度一般應在1%以上

支管坡度推薦1%~5%，使管道中的冷凝水盡快排入干管，干管坡度＞5‰；不得出現倒坡，凸管和凹管的情況，避免產生氣阻導致排水不暢。

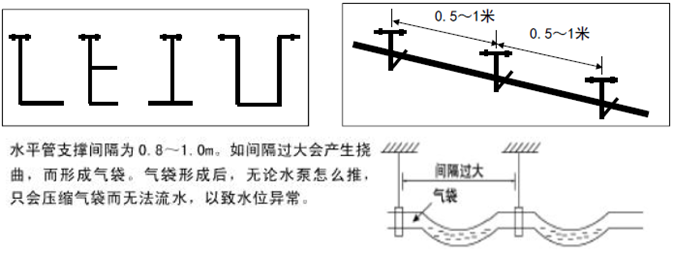

冷凝水管吊架的幾種形式：“Ｌ”型，“Ｔ”型，“Ｕ” 型吊架；U-PVC管道，水平管吊架的間距0.5～1米一個，水管固定卡子高度可以調節，立管1.5～2米一個，每根立管不得少于2個。

管室內機的排水管與排水軟管之間的連接處不能用膠粘，一定要用卡箍固定；

排水軟管不能彎曲，不要當做彎頭使用。

滿水試驗：將冷凝水管最低點堵住，然后往各室內機接水盤中倒水至滿，檢查排水管連接和管接處是否有漏水、滲水現象；

排水試驗：在水管最低點放水，至沒有水往外流，接著檢查各水盤的情況，看有沒有積水，看能否將水排干。（注意帶水泵的機型需要給室內機通電）

5、安裝室外機

室外機安裝—通風情況、噪音：

依據設計圖紙，進行室外機的安裝工作；

保證室外機周圍氣流暢通，避免散熱不良導致無法運 行；室外機不要安裝在臥室或書房的窗外。

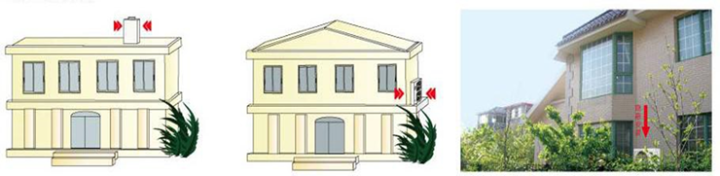

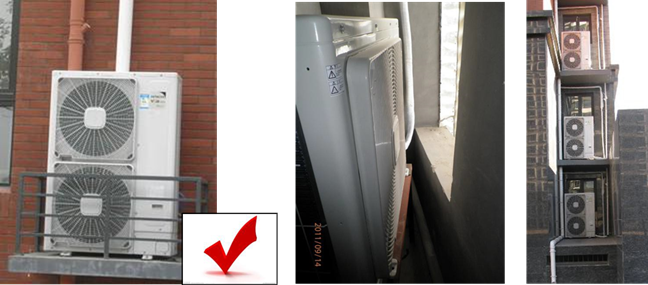

室外機布置原則：

針對風冷熱泵式室外機，室外機的通風是否順暢是一個非常重要的問題，直接影響到空調效果，對于整個空調系統的良好運行至關重要。

室外機放置位置，必須確保外機通風效果良好。各機型室外機對周圍環境的尺寸要求，請?jiān)敳榧夹g(shù)資料。

必須留有足夠的安裝檢修空間。盡量避免將室外機放置在對噪聲標準要求較高的房間附近（如臥室、書房外）。

室外機熱環境，基本要求：

室外機排風能夠排暢出去，進排風不允許有短路現象（即不回流）；保證排風量和進風量；

多臺上下放置，避免熱導效應；相鄰室外機間應避免進排風短路；

高層建筑應避免各層放置在凹槽、內天井及類式位置，避免發生熱導效應。如果只有1，2臺外機如此擺放，基本沒有問題。

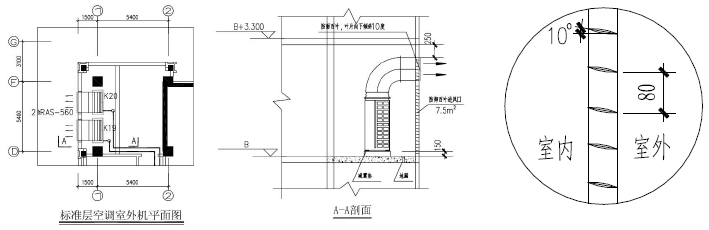

當室外機房需設置百葉窗時，需要在圖紙上注明百葉窗的詳細尺寸和做法，并繪制安裝大樣圖。

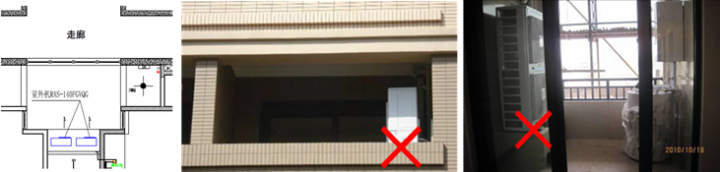

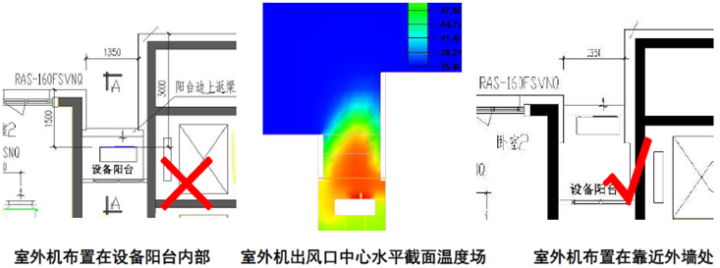

室外機布置典型案例分析：

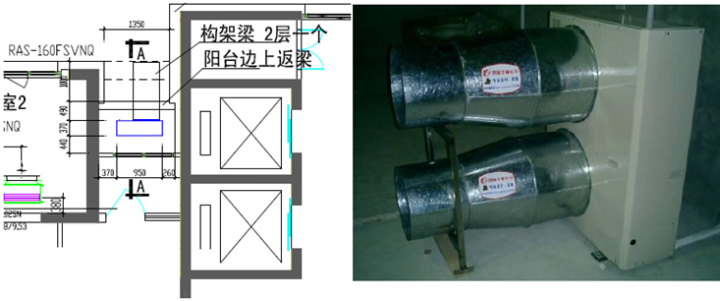

加導風管：

室外機布置在設備陽臺內，向陽臺內出風，或向建筑物內部的通風很差的天井出風。

室外機安裝—檢修、減震、排水：

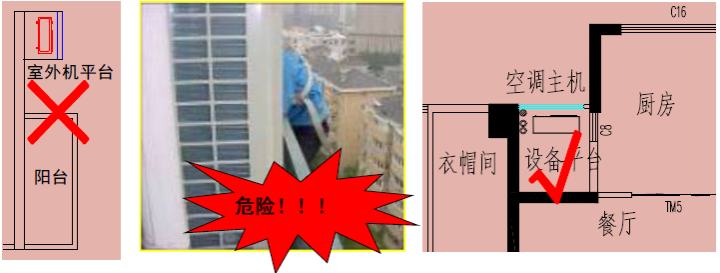

安裝室外機時要保證有足夠的檢修空間和安全帶的固定點，保證維修時的人身安全。

在室外機底腳處鋪設橡膠墊降低室外機的震動，降低室外機的噪音。

注意室外機下的制熱化霜水的排放（可加裝室外機接水盤），避免化霜水隨意流淌，造成糾紛。

6、充氮保壓、抽真空：

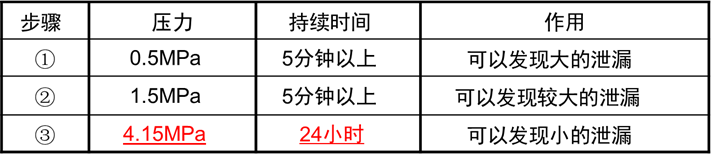

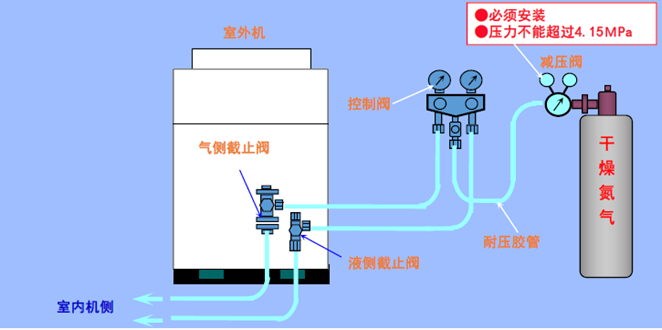

氣密實驗：

1）目的：驗證配管系統沒有泄漏；

2）要點：保壓24小時，試驗壓力為4.15MPa；

3）試驗步驟：用氮?dú)鈱?duì)系統液管和氣管同時加壓。

1）要點：保證24小時內氣壓保持在4.15MPa；

2）目的：驗證配管系統沒有泄漏；

3）試驗步驟：用氮?dú)鈱?duì)系統液管和氣管同時加壓。

注意：氮?dú)鈮毫﹄S環境溫度而變化，每+1℃會有+0.01MPa的壓力變化（混有水分或其它氣體時則無法用此標準檢驗），試壓時的溫度和確認時的溫度都要做記錄，以便對比溫度變化進行修正。

為防止設備損壞，保壓時間不應過長！

檢漏方法：

檢查是否泄漏的方法可采用手感、聽感、肥皂水檢查；

重點檢查的部位是：焊點、喇叭口連接處、法蘭連接處；在氮?dú)庠噳和瓿珊髮⒌獨夥胖?.5-1Mpa（5-10kgf/cm²），然后加注相應制冷劑，至壓力為0.5Mpa （5kgf/cm²）時，用與制冷劑相適應的檢漏儀檢測。

壓力試驗注意事項：

壓力修正：溫度變化1℃，壓力相應變化0.1Kgf/cm2。

同時從氣管和液管充氮?dú)狻?/div>

試壓壓力表的量程： R22—3.5Mpa或以上；

R407C—4.0Mpa或以上；R410A—4.5Mpa或以上；

加壓時，壓力應該緩慢上升；

在試壓之前，一定要檢查氣管和液管的截止閥，防止在試壓時將氮?dú)獯蛉胧彝鈾C(jī)系統。

可以分多次做壓力試驗：第一次做管路系統，檢驗焊點的密封性；第二次做連接室內、外機后，檢驗擴口螺母和法蘭連接的密封性。

保壓24小時后，應將壓力降低到1Mpa（10kgf/cm2）以下。長時間的高壓可能導致焊接部位的滲漏，且存在安全隱患。

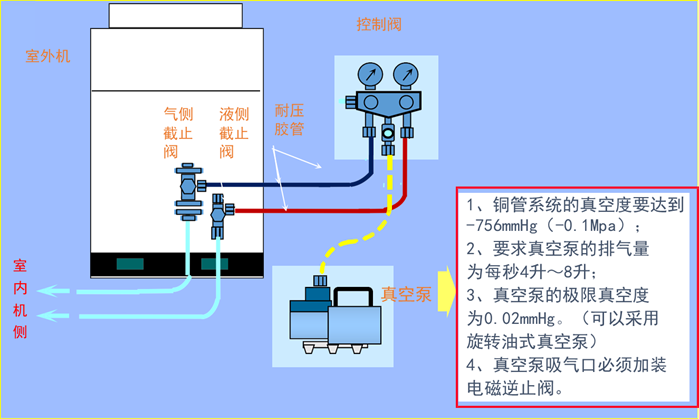

工具要求：使用真空度可達到-755mmHg以下、排氣量4L/min的真空泵。

目的：除去冷媒系統管路內的空氣和水分；

切勿打開室外機氣側、液側的截止閥；

確認真空泵工作2小時以上能達到-755mmHg以下；如果達不到-755mmHg以下，說明系統管路有泄漏或水分混入，需要檢查并排除。

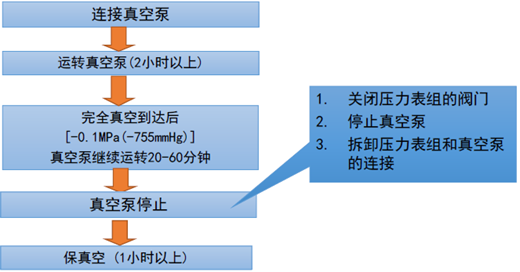

真空干燥：

真空干燥注意事項：

同時從氣管和液管抽真空。

在關閉真空泵停止抽真空時，應該先關閉壓力表組的閥門，然后再停止真空泵運行。

保真空１小時，確認真空表的壓力沒有回升為合格。

對于新型制冷劑R407C、R410A系統，在直接接觸制冷劑的位置，應使用專用的工具和儀表。

7、制冷劑填充：

根據管路計算系統冷媒追加值，進行充注；

充注時使用電子稱進行定量、液態追加；

注意兩種冷媒罐方式：是否帶虹吸管。

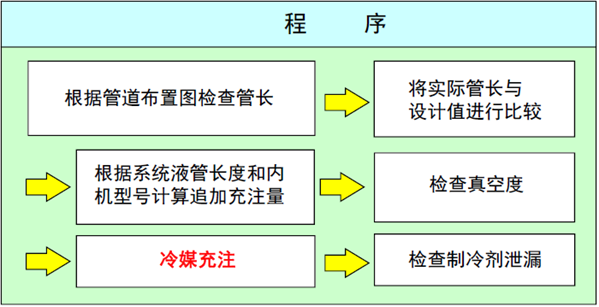

冷媒充注流程：

冷媒充注量，請查閱各品牌廠商手冊。

8、測試運轉：

電氣安裝工程—強電

室內機要有單獨的供電線路和斷路器；

電源線的線徑按照說明書進行選擇；

室外機保證有良好的接地系統，無接地的用戶不得安裝變頻室外機系統；

配線管路建議采用PVC套管或金屬管，避免配線受損；電源線連接中不得采用鉸接方式，過程中不得損傷絕緣層。

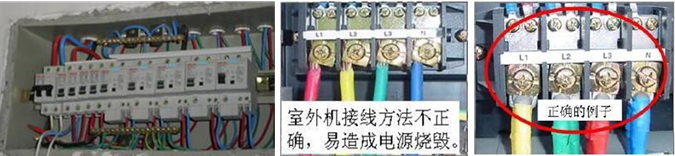

室內、外機電源線要壓接Y型或O型接線端子，電線的剝線長度以能完全插入接線端子為好，裸露部分須用絕緣膠帶包扎。

當用單股銅芯線時，可將端子完成O狀進行壓接；

在連接信號線和電源線時，要特別注意區分電源線、通訊線的接線端子！連接錯誤會出現電氣事故。

室內機的電源單獨從電器開關盒里接出，室內機的電源不允許從室外機電源處引進。

用電安全：

零線虛接、未接—負載多的回路電氣件燒毀；

火線、零線接反—部分保護回路失去作用；

零線端接入火線—單相負載燒毀；

無接地點 —人體接觸機殼會觸電；

未裝漏電保護器—漏電或潮濕時，機殼帶電。

電氣安裝工程—弱電：

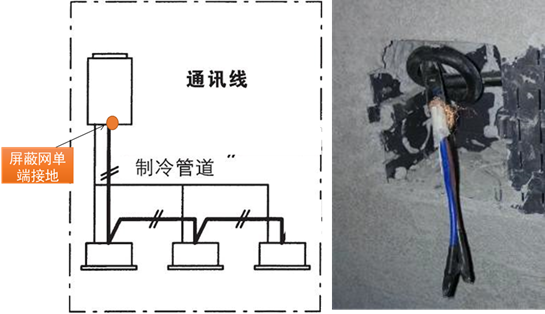

通訊線采用屏蔽雙絞線，線徑≧0.75mm2；

通訊線的屏蔽網需要進行單端接地；

內外機間通訊和遙控器通訊線不能接反，否則會燒毀電器部件；

室內機線控器配線不能連接到一起，否則上電會燒毀控制基板；通訊線不能連接成閉環。

系統調試：

撥碼開關設定；調試確認事項；調試方法；參數讀取與記錄；用戶使用注意事項。

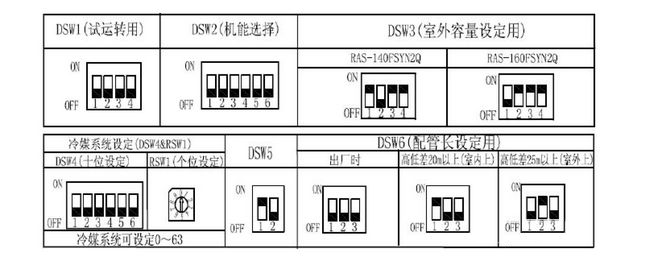

撥碼開關設定：

不同機型的撥碼開關設定有區別，詳見電器盒蓋背面的撥碼開關設定圖表；

以海信日立RAS-140FSVN2Q機型為例：

調試確認事項—上電前：

室內外機供電電壓范圍、零線和地線完好；

火線與零線連接正確，牢固，無虛接現象；

室內外機撥碼開關設定正確；

室內外機扇葉是否有損傷或雜物附著；

室內外機截止閥完全打開；

壓縮機的運輸墊片是否已拆除。

調試確認事項—上電后：

輸入室內外機電壓符合要求；

室內外機上電預熱時間：12hour；

室內外機線控器顯示正常，室內外機風扇正常轉動；

室內外機沒有發出異常的噪音或氣味。

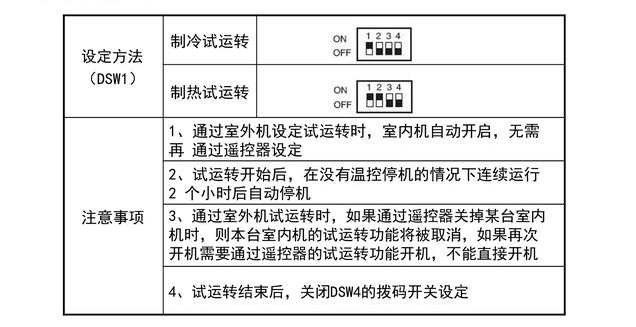

調試方法：通過室內外機進行試運轉

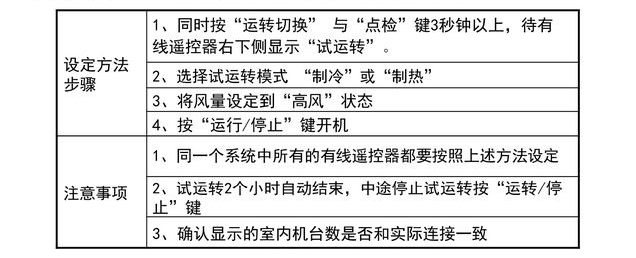

調試方法：通過有限遙控器進行試運轉

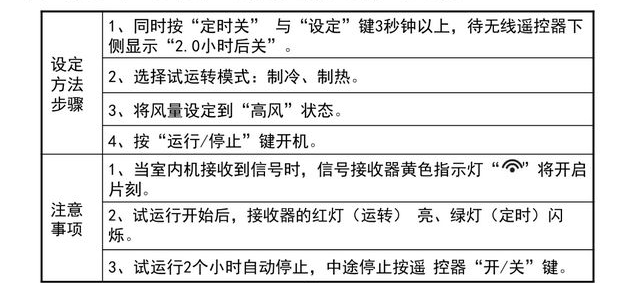

調試方法：通過無線遙控器進行試運轉

參數的讀取與記錄

室內外機運行噪音確認：

系統參數的讀?。菏彝鈾C(jī)、室內機、參數判斷。

室外機運行噪音：

壓縮機：運輸墊片、異常震動、排氣溫度高減震不良；

風扇電機：破損、電機風速異常；

冷媒管路：管路震動、摩擦噪音。

室內機運行噪音：

整機噪音：共振和異常震動；

風扇電機：電磁音、軸套脫落、葉輪內有雜物、電機軸承音：

冷媒管路：冷媒流動音；

排水管路：水泵運行噪音；

送風回路：回風口噪音和出風口噪音。

室外機點檢。

參數判斷：

制冷試運行：

制冷運轉頻率大約為（室內HP×15Hz）；

iE的轉換值總和與正常值（室外機HP*6~HP*27）

運行比較正常；

Ps=0.2~1.1MPa；Pd=1.0~3.5MPa；

室內機換熱器過熱度（TG-TL）在0~7℃；

室內機進出風溫差在7~12℃；

室內機出風風量符合技術資料及樣本值。

制熱試運行：

制熱運轉頻率大約為（室內HP×15Hz）；

0E的轉換值總和與正常值進行比較正常30%~50%；

Ps=0.2~1.1MPa，Pd=1.6~3.5MPa；

室內機進出風溫差是否在12~24℃；

室內機出風風量符合技術資料及樣本值。

數據記錄：

調試結束后，需要根據實際參數填寫《產品運行參數記錄表》，收集整理圖紙和隨機附件。

竣工驗收后請業主填寫并簽字確認《家庭用戶安裝驗收信息單》；在服務系統上將項目地址、用戶電話、機型明細等詳細信息錄入完畢；7天內向所在的分公司提出獎勵申請；必須提供以下資料：安裝驗收信息單、室外機條形碼、保修卡。

調試完成后，將室外機、室內機隨機附帶的說明書以及有線遙控器和無線遙控器的操作指南的交給用戶。

使用前請先通電預熱12小時！

每個夏季（或冬季）空調開機使用前，請確保室內機、室外機的電源已經接通12小時以上，以保證室外機的加熱帶有效加熱壓縮機潤滑油。

過渡季節，如果長時間不用空調，請切斷空調室外機和室內機的電源。因?yàn)榭照{(diào)在不適用的情況下會因油加熱帶工作造成待機耗電。

空調的操作通過有線遙控器來實現：

同一個空調系統中的所有室內機運轉模式只能為一種，具體情況取決于第一臺室內機開機時的設定；

如果第一臺室內機制冷開機后，其它的室內機若是設置為制熱并開機，那么該室內機只是送風狀態、并不制熱。

夏季空調如何設定室內溫度？

夏季使用空調時，不宜把室內溫度降得太低，一般情況下推薦家用空調夏季設置的溫度為26-27℃。

夏季空調每調高1度，可降低7-10%的耗電。

過濾網的清洗：

一般情況下在冬、夏季空調使用前分別清洗一次過濾網即可，并定期檢查；如果周圍環境灰塵較多，可以每個月（或者是根據過濾網集灰情況）清洗一次。

清洗時將過濾網拿下來用清水沖洗干凈并晾干即可。

溫度大時如何處理：

防止結露關鍵在于提高送風溫度降低室內空氣的露點溫度，以下辦法供參考：空調房間的門窗注意嚴密關閉，不讓室外的熱濕空氣滲透到空調房間內，隨著空調設備制冷除濕的進行，室內空氣的溫度逐漸減小，結露會逐漸減少，直至不再結露。室內溫度設定稍高一些，剛開機時，可以設定為26-28℃。

室內機采用較大的風速。

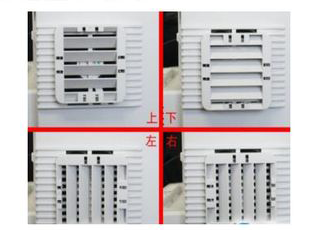

冬、夏季風口角度的調整：

空調供熱時，熱空氣密度輕、易向上跑，因此建議將送風口的百葉向下調節，以便熱風能送下來；

夏季送冷風時，將送風口的百葉調至水平；如果有較強的吹風感，建議將送風口的百葉向上調節，使冷風能貼附天花板送至較遠處。

新建筑或長期無人居住建筑制熱效果緩慢：

新建筑墻體需要較長時間才能徹底干透，維護結構散熱很快，空調效果難以保證。

長期無人居住的建筑，冬天墻體本身及室內家俱溫度很低，空調需要先將墻體及室內家俱的溫度提高上來，這個過程需要較長時間，有時需要 24~48h，甚至更久，所以，如果您急需入住的話，最好提前幾天開啟空調，先將房間預熱一下。

戶間傳熱對空調效果的影響：

由于受戶間傳熱的影響，相鄰住戶（上、下、左、右）不使用空調時，可能對空調房間的效果有所影響。由于各房間（隔墻、房間門、樓板）的傳熱損失，用戶在使用房間空調運行時除開啟使用房間空調外，最好再開啟使用房間相鄰房間和相連通房間的空調，以保證使用房間的使用效果。

冬季除霜時不出風：

冬季空調制熱時室外機會結霜，室外機會根據結霜的情況進行除霜運行。從除霜開始到再次出熱風的時間約為不小于3-5分鐘，這個時間段里室內機是不出熱風的。

避免家具遮擋空調回風口、檢修口：

購買、布置家具時，應該注意不要遮擋住空調的回風口、檢修口，以免影響空調的回風量或是無法檢修。

其他注意事項：

禁止在系統1米范圍內使用任何噴霧劑，如：殺蟲劑、油漆、發膠或其他易燃?xì)怏w，以免引起火災和爆炸。

在室內機及冷凝水管位置下方請不要放置用電設備、重要物體或遇水易引起化學反應造成損失的物質。

風機盤管_水溫空調_空氣源熱泵-暖通空調一站式采購基地
